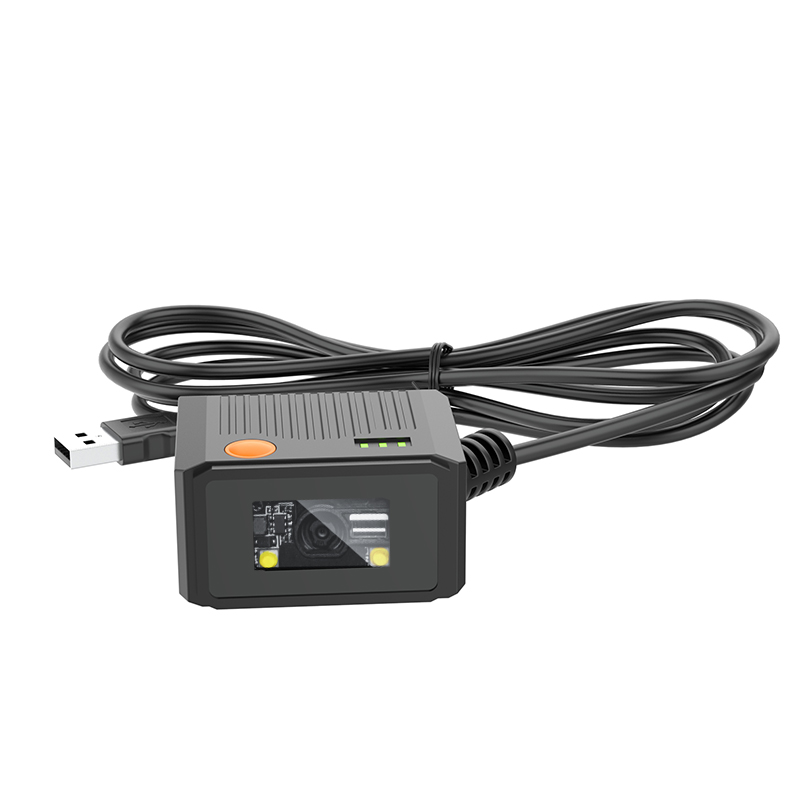

MJ5090嵌入式扫码模组
详细介绍
1.1 产品说明
MJ-5090扫码模组，是深圳市敏捷条码技术有限公司自主研发，有自主知识产权的先进图像
处理、先进的条码识别算法库，本产品可以识读各类主流一维条码和二维条码。完美的解决了
各种不同应用场景的条码，如商品褶皱码，商品模糊码，残缺码等，本模组为全局模组运动容
差为 2米/s 是目前国内主流的条码解决方案。
1.2 照明及瞄准
MJ-5090 采用国际品牌的 2835 白光 6500K 补光 LED 灯珠，环境光在 6000~86000lux 也能
完美快速识读条码。照明可以通过设置码进行不同亮度设置，可选择开启或关闭。
MJ-5090 采用 3528 绿色点瞄准指示图案，用于辅助使用者瞄准目标，方便条码识读，提高
识读效率。通过设置码开启或关闭瞄准功能。
技术参数
| MJ-5090技术参数 | |||||||
| 产品型号 |  MJ-5090 | ||||||
| 产品名称 | 二维扫描模组 | ||||||
| 物理参数 | |||||||
| 尺寸 | 46 毫米×38 毫米×25.72 毫米（长×宽×高） | ||||||
| 重量 | 130 克（含线缆） | ||||||
| 扫描窗材质 | 钢化光学玻璃 | ||||||
| 提示方式 | 蜂鸣器 | ||||||
| 平台材质 | 锌合金 | ||||||
| 系统接口 | RS-232 串口（3.3V TTL 电平），USB 键盘，USB 虚拟串口 | ||||||
| 设置方式 | 依次扫描设置条码或通过 RS-232 串口和 USB 虚拟串口发送命令 | ||||||
| 识读模式 | 按键触发，自动感应触发，命令触发 | ||||||
| 输入电压 | 直流 5±0.25V | ||||||
| 电 流 | 待机：35 毫安（RS232）；120 毫安（USB）； 扫描：500 毫安 | ||||||
| 照 明 灯 | 白色 LED，色温 5000K | ||||||
| 瞄 准 灯 | 绿色 LED，波长 525nm | ||||||
| 性能参数 | |||||||
| 扫描角度 | ±70°，±72°，360°（左右、前后、转动） | ||||||
| 环境光照 | 在正常办公和工厂照明环境下或直接曝露在阳光下均不会对其产生影响 | ||||||
| 分辨率 | 1280×800 像素 | ||||||
| 视场角度 | 水平：41°，垂直：28° | ||||||
| 打印对比度 | 最低 20%反射差 | ||||||
| 视角 | 水平 74°, 垂直 58° | ||||||
| 处理器 | 32-bit ARM MCU | ||||||
| 最小解析度 | HD：1D（Code 39）：3mil SR：1D（Code 128）：4mil | ||||||
| 运动容差 | 20cm/秒 | ||||||
| 景 深 | 3mil Code 39（3 字符） 3.5cm - 9.5cm / 4mil Code 128（9 字符） 3.0cm – 11.5cm 7.0cm – 10.5cm 13mil UPC（6 字符） 2.0cm - 28.0cm 1.5cm - 33.0cm 20mil Code 39（1 字符） 2.5cm - 40.0cm 2.5cm - 56.0cm 5mil QR（40 字符） 4.0cm – 7.5cm / 6.7mil PDF417（20 字符） 2.5cm – 13.5cm 4.5cm - 14.0cm 10mil QR（20 字符） 1.0cm - 15.0cm 2.0cm - 15.0cm 20mil QR（20 字符） 1.5cm - 28.0cm 2.0cm - 34.0cm | ||||||
| 环境光强度 | 0-100,000LUX | ||||||
| 识读码制 | 1D | UPC-A，UPC-E，UPC-E1，EAN-13，EAN-8，ISBN/ISSN，39 码，39 码（全码），32 码，Trioptic 39 码，交叉 25 码，工业 25 码，矩阵 25 码，库德巴（NW7），128 码，ISBT 128，93 码，11 码（USD-8），MSI/Plessey，UK/Plessey，UCC/EAN 128（GS1-128）， 中国邮政码，GS1 DataBar（前身是：RSS）系列 | |||||
| 2D | 2D： PDF417，MicroPDF417，QR 码，DataMatrix，汉信码，Aztec 码，GS1 Composite，MicroQR 码，GM 码 | ||||||
| 环境参数 | |||||||
| 防摔性 | 可承受1.5米自由落体跌落 | ||||||
| 密封等级 | IP52 | ||||||
| ESD 静电防护等级 | 接触放电：±4KV，空气放电：±8KV | ||||||
| 操作温度 | 0-50℃ | ||||||
| 存储温度 | -30-70℃ | ||||||
| 工作湿度 | 5-95%非凝结状态 | ||||||
| 存储湿度 | 5-95%非凝结状态 | ||||||
| 运输震动测试 | 10H@125RPM | ||||||
